AGV技術解決方案二

AGV方案設計信息采集：

1、現場布局:現場勘查/CAD；

2、工作時間：8小時/班；

3、生產節拍：入庫20車/小時；

4、貨物重量：約200KG；

5、物料架尺寸：可根據AGV定制。(客戶最終確認）

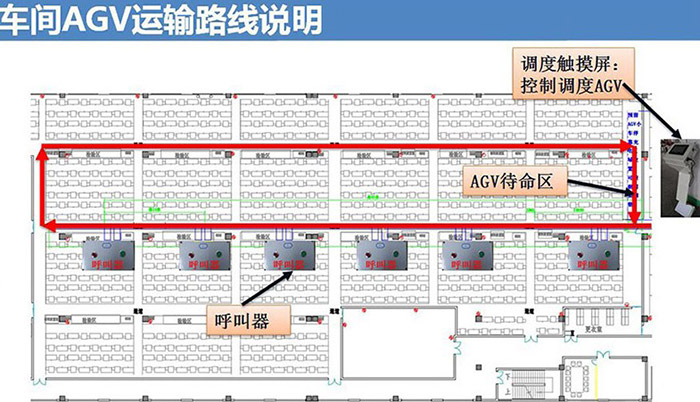

AGV路線說明：

1.紅色環形路線為AGV運行路線，車間路線采用環形路線，避免兩臺車行走路線沖突；

2.車間站點配置9個站點，每個站點安裝一個呼叫器；

3.AGV待命區放置一個發料終端（7寸觸摸屏），用來顯示呼叫信息及調度AGV。

路線后續改造升級說明：

（1）鋪設AGV磁條軌道，每米25元

（2）設置RFID地標卡，每張25元

（3）設置AGV指令

（4）增加相關配件，如呼叫器（850元/個）

1.生產線員工根據生產需求按下呼叫器通知倉庫配料。

 2.呼叫信息在發料終端（觸摸屏）顯示。

3.倉庫管理員根據顯示的呼叫信息調度待命中的AGV到倉庫指定點。

4.AGV運行至倉庫指定點上料。

5.AGV運送物料到產線指定點，卸料后AGV把空料車帶回待命區進入待命狀態。

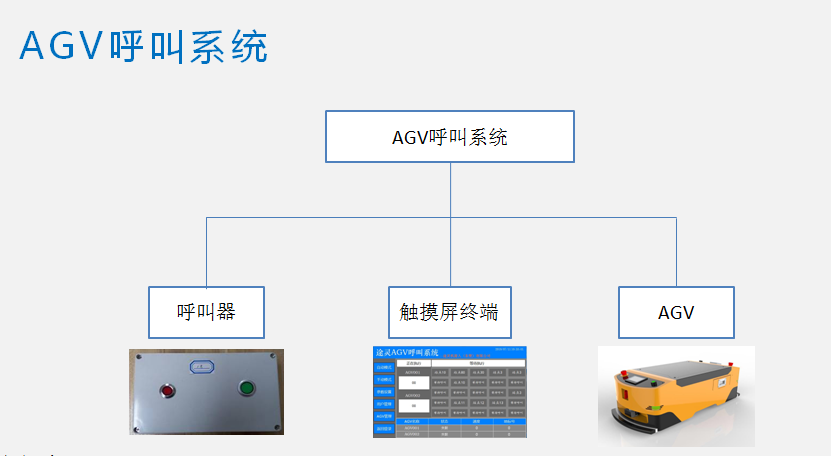

中控系統：

呼叫器：裝于產線工位處，用于叫料。

發料終端：顯示呼叫工位，同時調度待命的AGV，分配任務。

AGV小車：接受系統調度，完成指派的任務。

推薦AGV型號及參數：

名稱：?jiǎn)蜗驖摲鼱恳虯GV

產品描述：此款A(yù)GV為單驅動單向潛伏牽引型AGV，可牽引至少500KG超重貨物，可前進、轉彎、加速、減速、自動停止等行駛功能。 AGV鈑金車身采用噴塑處理工藝，外觀美觀，表面堅固，耐腐蝕。此款A(yù)GV為潛伏牽引型，可沿設定的路線自動行走，AGV潛伏進入物料小車底盤下方，電動牽引銷自動牽引物料小車，到達目的工位后，自動將物料小車卸下，AGV與物料小車自動分離，可實現AGV與物料小車的自動裝載、卸載、搬運、啟停等功能，更大化提高企業效率。

AGV運載物料方式：

每臺料車裝20盒料，按4盒×5層規格排放，預設計料車尺寸為：L1350×W650×1500（mm）

料車數量：

9個工作站+5臺AGV各掛一個+1（備用），共15臺。

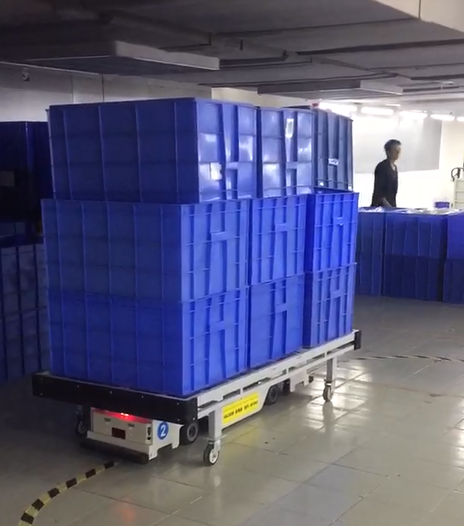

多層物料車

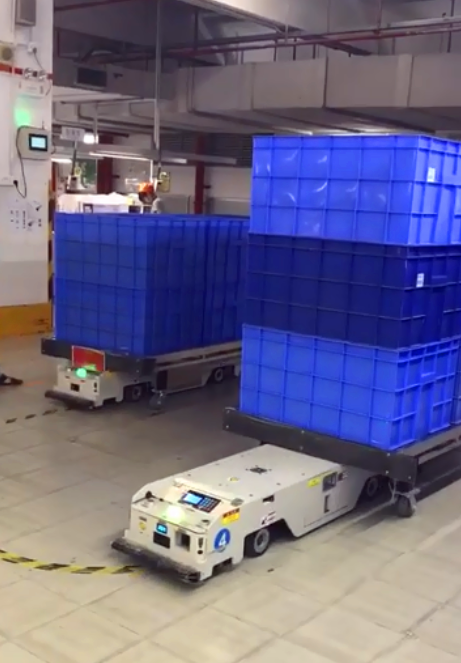

單向潛伏牽引AGV小車

說明：采用單向潛伏牽引式AGV，AGV潛伏到多層料架底部（升降銷升起卡住料車）掛住料車對物料進行運輸，載重重量（含料車）不超過500KG。

備注：具體尺寸按照客戶物料筐標準設計，設計后遞交給客戶確認后制作。

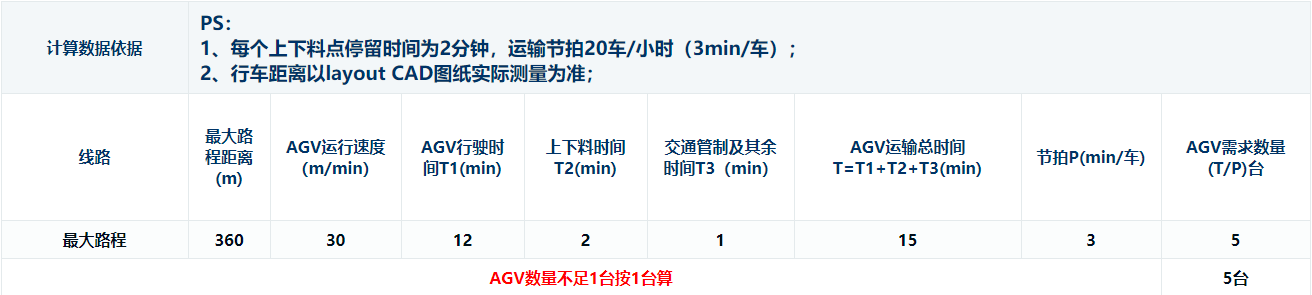

AGV數量計算說明：由客戶提供的生產節拍及路線距離分析數據列出如下表格：

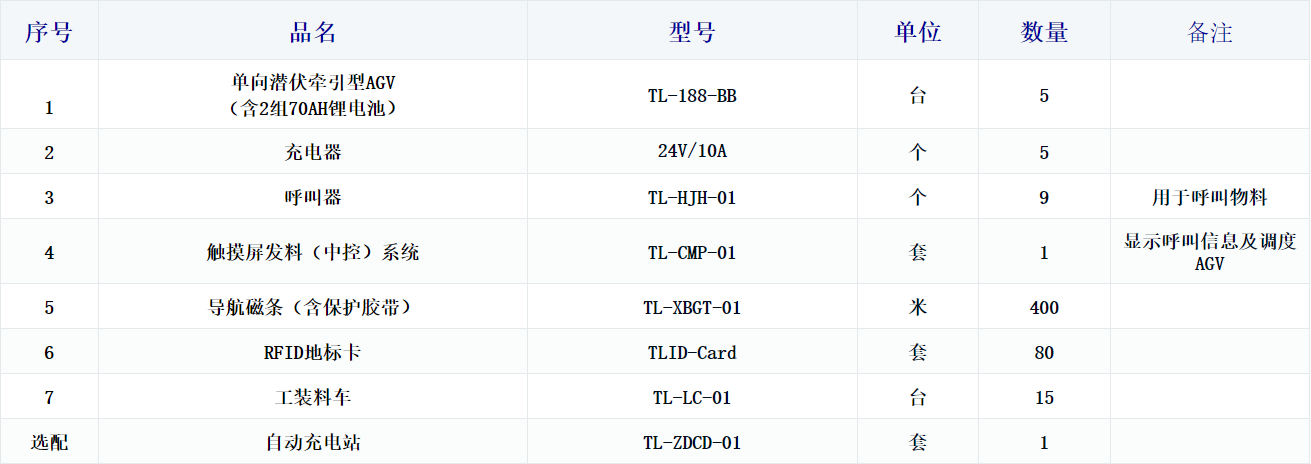

供貨清單：

備注：后續擴產增量的升級擴展路線只需要增加設定RFID卡片，磁條軌道即可。

合作客戶：

我們致力于AGV的應用推廣，我們目前的應用領域已涉及汽車、電子制造、光電、家具制造、家電制造、玩具、食品制造等多個工業發展領域，現時也有將AGV及其系統推廣到酒店餐飲等服務行業中。

現有產品銷往廣東、廣西、福建、上海、江蘇、浙江、湖北、河南、四川、重慶、臺灣等多個省份城市地區。
